真空鍍膜機廠家：陶瓷金屬化蒸發鍍膜過程
發布日期：2022-05-19

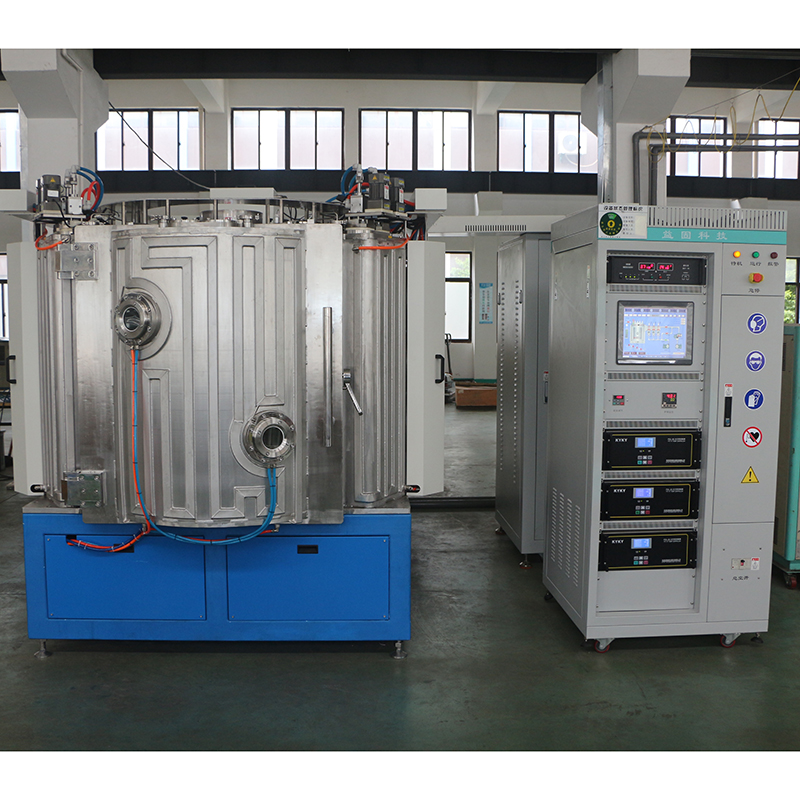

陶瓷金屬化蒸發鍍膜法，是通過蒸發鍍膜設備在陶瓷器件上真空鍍制金屬薄膜，以達到金屬化的目的。該方法是通過蒸鍍陶瓷件時的“樣板電阻”來控制鍍制金屬薄膜的膜層厚度的。
所謂“樣板電阻”，是指一個小小的玻璃片（長20mm、寬10mm、厚2mm），在樣板電阻的兩端通過蒸發鍍膜的方法，鍍制長為5mm的Ag（銀）薄膜，用鋁箔包在Ag薄膜上，再通過導線將其引到蒸發鍍膜設備外面，最后通過用歐姆表，對在玻璃片上蒸鍍金屬層的電阻值進行測量，則可將鍍層厚度換算出來。
例如，蒸鍍Ti（鈦）薄膜時，控制鍍層的電阻值在500---Ω~20Ω間的范圍，而控制Mo（鉬）鍍層的電阻值則是在30Ω~10Ω之間。
在進行陶瓷金屬化蒸發鍍膜時，先將95％Al?O?瓷件進行研磨、清洗之后，用鋁箔包上，只把需要金屬化陶瓷器件部位露出，裝至蒸發鍍膜設備的真空室內，當達到4*10?3Pa的真空度時，預熱瓷件，直到300°C~400°C之間，再進行10分鐘左右的保溫，開始先蒸Ti，再蒸Al，使金屬膜形成，然后在Ti、Al金屬層上鍍制一層2μm厚的Ni，最后用厚度為0.5mm無氧銅片與瓷件采用AgCu28焊料在真空爐中進行封接。
