真空鍍膜機操作程序
發布日期:2022-12-07

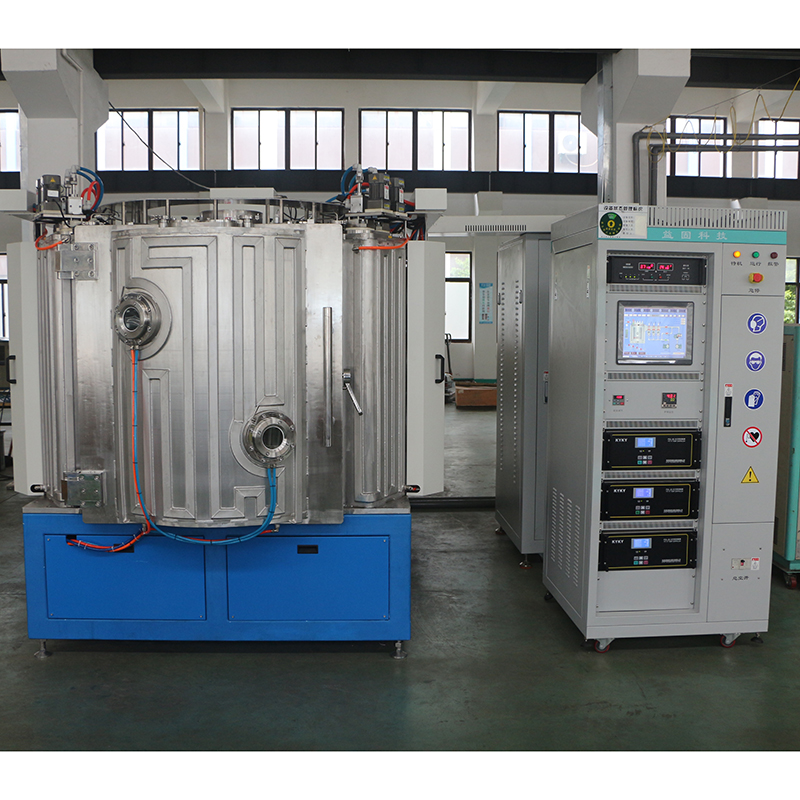

真空鍍膜機操作程序具體操作時請參照該設備說明書
和設備上儀表盤指針顯示及各旋鈕下的標注說明。
① 檢查真空鍍膜機各操作控制開關是否在"關"位置。
② 打開總電源開關,設備送電。
③ 低壓閥拉出。開充氣閥,聽不到氣流聲后,啟動升鐘罩閥,鐘罩升起。
④ 安裝固定鎢螺旋加熱子。把PVDF薄膜和鋁蓋板固定在轉動圓盤上。把鋁絲穿放在螺旋加熱子內。清理鐘罩內各部位,保證無任何雜質污物。
⑤ 落下鐘罩。
⑥ 啟動抽真空機械泵。
⑦ 開復合真空計電源(復合真空計型號:Fzh-1A)。
a.左旋鈕“1”順時針旋轉至指向2區段的加熱位置。
b.低真空表“2”內指針順時針移動,當指針移動至110mA時,左旋鈕"1"旋轉至指向2區段測量位置。
⑧ 當?shù)驼婵毡怼?”內指針再次順時針移動至6.7Pa時,低壓閥推入。這時左旋鈕“1”旋轉至指向1區段測量位置。
⑨ 真空鍍膜機開通冷卻水,啟動擴散泵,加熱40min。
⑩ 低壓閥拉出。重復一次⑦動作程序:左下旋鈕“1”轉至指向2區段測量位置。低真空表“2”內指針順時針移動,當指針移動至6.7Pa時,開高壓閥(閥桿順時針旋轉)。
? 等低真空表“2”內指針右移動至0.1Pa時,開規管燈絲開關。
a. 發射、零點測量鈕“9”旋轉至指向發射位置。
b. 左下旋鈕“1”旋轉至指向1區段測量位置。
? 旋轉發射調節鈕“4”,使高壓真空表“5”內指針指向5。
? 發射、零點、測量旋鈕“9”旋轉至指向零點位置。
? 旋轉零點調節鈕“10”,讓高壓真空表“5”內指針指向0位置。
? 發射、零點、測量旋鈕“9”旋轉至指向測量位置。
? 旋轉標準調節鈕“3”,讓高壓真空表“5”內指針指向10。
? 旋轉“倍加器”開關鈕“8”至指向10-12,當高壓真空表“5”內指針逆時針左移超過1時,再把“倍加器”開關旋鈕“8”旋轉至指向10-3。
? 當高壓真空表“5”內指針逆時針移動超過6.7Pa時,開工件旋轉鈕開關,鐘罩內被鍍件PVDF膜轉動。
? 開蒸發鈕開關。把電流分插塞插入蒸發電極分配孔內(設有1、 2、 3、 4孔,可插入任意一孔)。
? 右手旋轉右側調壓器手輪,慢慢旋轉升壓。
a. 從視鏡窗口觀察鎢螺旋加熱子的加熱溫度顏色變化情況。
b. 當鎢螺旋加熱子顏色變成黃橙色,鋁絲開始熔化時,左手操作擋板鈕,移開鎢螺旋上方擋板。
c. 鋁絲全部熔化蒸發,擋板回原位。
d. 右手旋轉調壓器手輪回零位。蒸鍍工作完成。
21. 如果再想蒸鍍一次(為了增加電極金屬層厚度):把電流分插塞撥出插入另一個電極分配孔。重復?操作動作。
22. 關閉規管燈絲開關。關閉高壓閥(逆時針轉手柄)。關閉工件旋轉。關閉蒸發。旋轉機械泵鈕至指向擴散泵位置。
23. 低壓閥拉出。鐘罩充氣。充氣一段時間,當沒有氣.聲時,升鐘罩。
24. 鎢螺旋加熱子內加鋁絲。PVDF薄膜調換另一面向下 (原下面已鍍一層鋁膜面向上)。緊固在轉動圓盤上。
25. 落鐘罩。開機械泵。
a. 左下旋鈕“1”旋轉至指向2區段測量位置。
b. 當?shù)蛪赫婵毡怼?”內指針順時針移動到6.7Pa時,低壓閥推入。
c. 左下旋鈕“1”旋轉至指向1區段測量位置。
d. 當?shù)蛪赫婵毡怼?”內指針順時針移動到6.7Pa時,開高壓閥。旋鈕“1”旋轉至指向2區段測量位置。
e. 當?shù)蛪赫婵毡怼?”內指針順時針移動到指向0.1Pa時,開規管燈絲。
f. 由?開始重復操作至? 。
26. PVDF薄膜蒸鍍完鋁層后,按順序關閉規管燈絲、高壓閥、機械泵、擴散泵。把低壓閥拉出。鐘罩充氣,充氣完畢后升鐘罩。取出工件,做好鐘罩內清理工作。
a. 落下鐘罩。
b. 開機械泵,抽3~5min,停機械泵。
c. 切斷供電總開關。
d. 1h后再關閉冷卻水。操作全部完成。
27. 正常生產中,如遇到突然停電時,要立即切斷高真空測量,關閉規管燈絲,高壓閥、低壓閥拉出。來電后,先讓機械泵啟動工作3~5min后,再轉入正常生產。
