真空鍍膜機的詳細結構
發布日期:2022-04-27
真空鍍膜機是目前制作真空條件應用最為廣泛的真空設備,真空系統一般由真空室、真空機組、電氣控制柜三大部分組成,排氣系統采用“擴散泵+機械泵+羅茨泵+低溫冷阱+polycold”組成。
一、真空系統
真空腔根據加工產品要求的各異,真空腔的大小也不一樣,目前應用最多的有直徑1.3M、0.9M、1.5M、1.8M等,腔體由不銹鋼材料制作,要求不生銹、堅實等,真空腔各部分有連接閥,用來連接各抽氣泵。
二、排氣系統

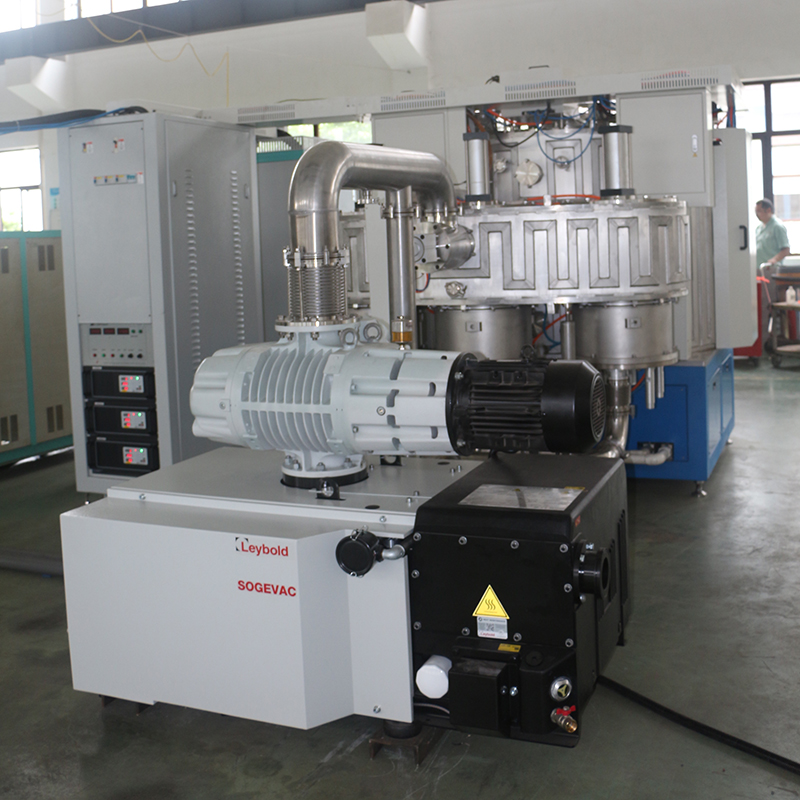

排氣系統為鍍膜機真空系統的重要部分,主要有由機械泵、增壓泵(主要介紹羅茨泵)、油擴散泵三大部分組成。此排氣系統采用“擴散泵+機械泵+羅茨泵+低溫冷阱+polycold”組成。排氣流程為:機械泵先將真空腔抽至小于2.0*10-2PA左右的低真空狀態,為擴散泵后繼抽真空提供前提,之后當擴散泵抽真空腔的時候,機械泵又配合油擴散泵組成串聯,以這樣的方式完成抽氣動作。
